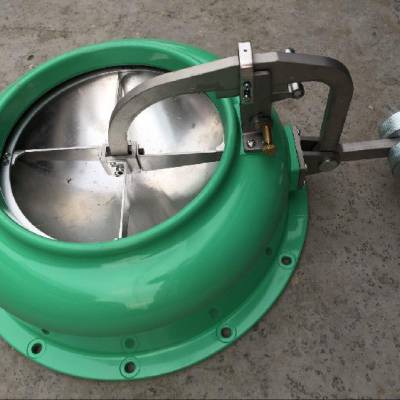

主要由活门外套，杠杆、活盘，重锤，偏心轮和绊闩组成（如图1-2所示），人防工程中，目前常用的型号有两种，即PS型和YF型，（如图3所示），前者活盘能直接承受压力波压力的作用，可以安装在低抵抗力工程的外墙上，代替排风防爆波阀门，故称为防爆波超压自动排气活门。

超压防爆排气活门主要用于防护工程的排风口，平时处于关闭状态，当需要进行滤毒通风时，工程内部必须造成并保持30-50Pa超压，此时活门的阀盖在超压作用下自动开启，以排除防毒通道内的毒气。当战时需要进行隔绝防护时，用人工将阀盖锁紧，此时活门具有防护密闭功能。

采用本装置可直接替代战时排风系统上的防爆波活门和自动排气阀门组成的排风消波系统，平时处以开启状态，便于排风；在冲击波正压作用下，阀盖自动关闭，削减***的冲击波能量；本差压排气活门需通过定制大小头管道法兰连接，设备安装连接的预埋套管法兰厚度为8mm，且阀门与预埋套管的密封必须使用胶垫。 1)PS (FCS)-Dg250排风量：800m?/h，接口法兰外径450mm，高度150mm； 2)PS (FCS)-Dg300排风量：1000m?/h，接口法兰外径520mm，高度150mm； 3) 漏气量：正面超压100Pa时，漏气量不大于0.5升/分钟。

本超压防爆排气活门用于各级防空地下室的排风口部，可直接代替由原普通防爆波活门和自动排气活门组成的排风消波系统，也可单独作超压排气活门使用。 并具有两种功能：借其内外空气压差自动启闭活门以***工程内部的通风良好；当冲击波到来时，活门瞬间自动关闭，起到防爆作用。

防爆超压排气活门是防空地下室的重要装置，它设置在人防工程的各种空口部位，用以阻挡或削弱武器杀伤破坏效应进入工程内部，***工程内部安全的设备，为***工程内部具有一定超压，即工程内部气体的压力大于工程外部大气压力，起到防范外部化学有毒气体作用；对于工程外部而言具备防护冲击波的能力，这样既能***工程外部具有一定的防冲击波的能力，同时在工程内部又能具有一定的超压排气能力。

安装效果与原则 （1）位置正确。活门需安装在防护密闭墙的工程内部一侧。即活门重锤位置至于超压的一侧。 （2）连接严密不漏气。活门与法兰套管之间应加衬5mm橡胶密封圈垫，活门端应清除油污，以免橡胶密封圈老化和连接不严。 （3）***活门的垂直度。活门的杠杆必须垂直于水平面，即***二个垂直。所以预埋套管的法兰焊接时，应先与活门预连接，经校准垂直度，并将法兰点焊后再焊接。 （4）***活门重锤摆动与调节所需的空间。一是多个活门并联安装时，在预埋套管的时候就要考虑到活门重锤摆动所需空间，以免下方活门妨碍重锤摆动，导致活门无法关闭。二是活门安装位置要便于重锤的调节来控制工程内部的超压值，也方便日常维护。 所以， 正确施工与安装，对提高防护设施施工质量，保障战时功能的发挥，具有重大的意义，大家施工安装时一定要严格按施工要求来安装。
